伸縮接頭是指管路補償接頭，是泵、閥門，管道等設備與管道連接的新產品，通過螺栓把它們連接起來，使其成為整體，并有一定的位移量，分為AY型壓蓋式伸縮接頭，AF型法蘭式松套伸縮接頭，BF型單法蘭限位伸縮接頭，B2F型雙法蘭限位伸縮接頭，BY型壓蓋松套限位伸縮接頭，CF單法蘭傳力接頭，C2F雙法蘭傳力接頭等。

產品分類

AY型壓蓋式伸縮接頭，AF型法蘭式松套伸縮接頭，BF型單法蘭限位伸縮接頭，B2F型雙法蘭限位伸縮接頭，BY型壓蓋松套限位伸縮接頭，CF單法蘭傳力接頭，C2F雙法蘭傳力接頭等。

AY型壓蓋松套伸縮接頭是由本體、密封圈、壓緊構件組成的松套連接管道的裝置。主要用于吸收位移，而不能承受壓力推力的補償接頭。

BF型單法蘭限位伸縮接頭是由松套伸縮接頭和限位短管等構件組成。它能防止管道因超量位移導致補償接頭的泄漏或損壞，主要用于在允許位移范圍內吸收軸向位移和承受壓力推力的管道松套連接,適用于一邊與法蘭連接，一邊與管道焊接，安裝時調整產品兩端與管道或法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。

B2F型雙法蘭式限位伸縮接頭適用于兩邊均與法蘭連接。

AF型法蘭松套伸縮接頭是由本體、密封圈、壓緊構件組成的松套連接管道的裝置。主要用于吸收位移，而不能承受壓力推力的補償接頭。工作原理：松套伸縮節安裝在管道上后，擰緊螺母彈性密封圈，在螺母壓蓋的作用下依靠相互斜度，緊壓在管子外圈密封和連接作用。當溫度變化時管子能在接頭中間自由的伸縮，當?shù)鼗鲁粒茏幽芷保⒋_保密封無滲漏，從而起到自動補償之目的。

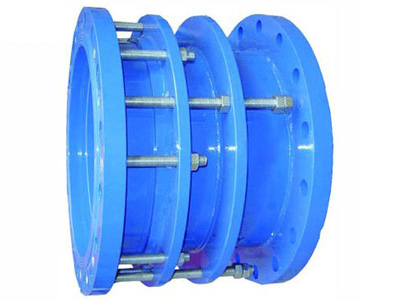

CF型單法蘭式傳力接頭是由本體，密封圈，壓蓋，短管法蘭構件組成。適用于一邊與法蘭連接，一邊與管道焊接。安裝是調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢后，對角一次均勻擰緊壓蓋螺栓，合其成為一個，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。

主要材質

QT-400（球墨鑄鐵），Q235A（碳鋼），HT20（灰鐵），304L，316L（不銹鋼）。

安裝說明

法蘭式

松套伸縮節安裝在管道上后，擰緊螺母彈性密封圈，在螺母壓蓋的作用下相互斜度，緊壓在管子外圈起密封和連接作用。當溫度變化時管子能在接頭中間自由的伸縮，當?shù)鼗鲁粒茏幽芷保⒋_保密封無滲漏，從而起到自動補償目的。

單法蘭限位

適用于一邊與法蘭連接，一邊與管道焊接，安裝時調整產品兩端與管道或法蘭的安裝長度，對角均勻擰緊壓蓋螺栓，再調整好螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，管道的安全運行。

雙法蘭限位

適用于兩邊均與法蘭連接，安裝時調整產品兩端連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道自由伸縮，鎖定伸縮量，確保管道的安全運行。

壓蓋式

適用于兩邊與管子插接，勿需焊接，結構合理，密封，安裝快速方便。

注意事項

VSSJA-2型雙法蘭式松套限位伸縮接頭適用于兩邊均與法蘭連接的管路，安裝時調整產品兩端與法蘭的連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內自由伸縮，鎖定伸縮量，就可以確保管道的安全運行。

標準

船用標準CBM1129-82，適用于溫度不高于80°C的船舶艙底、壓載、海水、消防、甲板沖洗和油類駁運等管路，以補償管路存在的漲縮現象。

標記示例

PN1.6、DN125的伸縮接頭標記為：伸縮接頭16125 CBM1129-82。

技術要求

1.伸縮接頭的套管和法蘭盤的材料為20；螺栓材料為35；制動螺釘材料為2CR13。

橡膠圈材料：介質為油類的丁晴橡膠I-2，介質為水用氯丁橡膠III－2。

2.除介質為油類外，其他適用管路的伸縮接頭的鋼制零件就熱度鋅處理。

3.一般狀態下安裝尺寸為L1，根據接頭使用的目的，可行當調整L1的數值，但最大直不得超過1.5L1。

水壓實驗

1.DN65-150，以Pm=2.4 Mpa進行密封性實驗；

2.DN200－400，以Pm=1.5 Mpa進行密封性實驗；

伸縮接頭屬于管道補償器中接頭，一般管道系統采用的標準為GB/T12465-2007，替換GB/T12465-2002及GB/T14414-1993。

作用

管道安裝中伸縮接頭的重要性，伸縮接頭由于連接伸縮管或波紋管的溫度變化較大，伸縮接頭的使用是一種保護措施，伸縮接頭是泵、閥門，管道等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為整體，并有一定的位移量，方便安裝。可承受管線的軸向壓力。這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，不僅提高工作效率，而且對泵、閥們等管道設備起到一定保護作用。[2]

工作原理

管道伸縮膨脹量大、承受溫度高、受壓面積力度強。建筑給排水工程中基礎混凝土澆注或者預埋管道，在這些工程管道受建筑物基礎沉降，設備共振，地質變化，管道介質變化的過程中，管道分布的位置開始受力，變形，扭曲破壞管道，預埋管道甚至破裂給施工單位帶來極大的不便，為了克服這些困難，確保管道的安全運行，使用伸縮器、伸縮接頭：它能在一定的范圍內軸向伸縮，克服管道各種角度移位、不同心、伸縮、膨脹。管道在伸縮器中可以自由伸縮。一旦超過最大的伸縮量自身起到限位作用。從而保證管道安全運行！

墩的選擇

管道安裝伸縮接頭支墩的位置：支墩可承受管道的重量和伸縮接頭的重量，相當于橋梁的橋墩、管道可連續支撐在支墩上可以使管道與伸縮接頭連接的位置自由移動。支墩的位置選擇：間距6~12 m，D特別大時，L取3 m。支墩間距小→M、Q(彎矩和剪力)小→支墩造價高。支墩類型分為支承環式、鞍式、滑動式。支墩可有效預防大型明裝敷設管道和伸縮接頭受自然溫度變化下熱脹冷縮可自由移位不受破壞。
