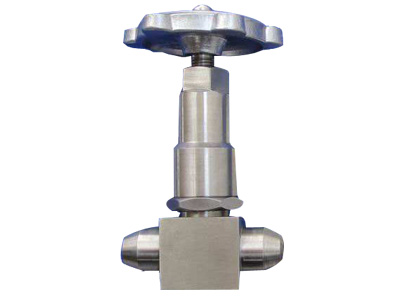

電站儀表閥

1、平行雙閘板設計，適應溫度變化，無卡澀之憂。啟閉力矩小，操作輕松;彈簧增壓保證低壓狀態也能雙向密封;

2、填料室特殊水密封結構設計，接入 0.6-1.0MPa 的水時，系統與大氣自動隔絕，從而使系統具有優良的氣密性，杜絕因外漏產生的真空度下降;

3、殼體精密鑄造工藝，外觀光潔，組織均勻，滿足高中低壓要求;

4、特殊材料配對，確保密封面高硬度及硬度差;精密研磨，光潔如鏡，耐磨耐蝕，有效延長使用壽命;

5、背密封設計，有效保護密封填料，杜絕跑冒滴漏;

6、高壓水強度，高壓氣體強度，無損檢測等多道檢測，全面控制鑄鋼件質量;

7、 閥桿表面經精密磨削，抗擦傷，有效地減輕啟閉力矩，操作更輕松;

8、采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏;

9、嚴格手工配研，確保雙側密封面吻合度 90% 以上，實現氣泡級出廠密封檢測;

10、 中外各類智能型電裝配置，輕松實現在線遠程控制及信息實時反饋 。

設計與制造	參照 GB/T12234
結構長度	GB/T12221
法蘭連接尺寸	GB9113 JB/T79
焊接坡口尺寸	JB/T3595
檢驗與試驗	JB/T9092
壓力與溫度基準	GB9113

產品性能規范

公稱壓力		10	16	25	40	64
強度試驗	MPa	1.5	2.4	3 ． 75	6.0	9.6
密封試驗		1 ． 1	1.76	2.8	4.4	7.2
上密封試驗		1.1	1.76	2.8	4.4	7.2
氣密封試驗		0.5-0.7

主要零件材料及使用范圍

產 品 型 號	碳鋼型	合金鋼型
閥 體	25 WCB	WC6 ZGCr5Mo
閥 蓋	25 WCB	WC6 ZGCr5Mo
閥 桿	2Cr13	38CrMoAlA 20Cr1Mo1V 1A
閘 板	25+D507/D802	12Cr1MoV+D802
支 架	25 WCB	WCB
彈 簧	50CrVA	30W4Cr2V
螺 栓	35 35CrMoA	25Cr2MoVA
閥 桿 螺 母	QAl9-4
手 輪	可鍛鑄鐵
填 料	柔性石墨
適 用 介 質	電廠汽機真空冷凝系統等
最高工作溫度	425 ℃	550 ℃
